안녕하세요!
스틸얼라이브 입니다
스틸얼라이브 4층은 코오피스예요

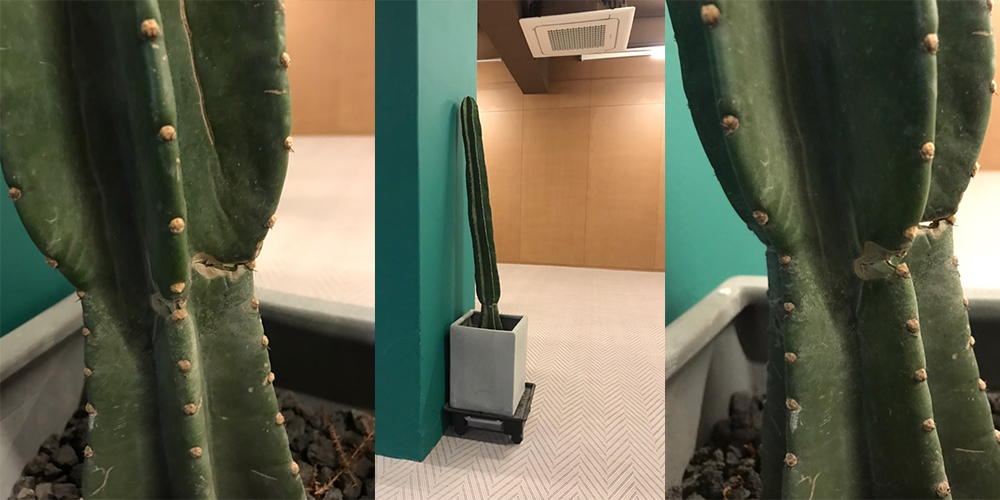

그곳을 지키고 있는 길쭉한 선인장이 있는데
너무 길어서 그런지.. 점점 앞으로 기울어졌습니다..
그래서 선인장을 위한 지지대를 만들어주려고 해요!
지지대는 번지점프 모양으로 만들어서 번지점프하는 사람까지 만들어보겠습니다.
<순서>
1. 도면그리기
2. 레이저 컷팅
3. 수정,, 다시 도면그리기
4. 레이저 컷팅
5. 그라인더 x 용접
6. 도색
7. 번지점프 줄과 사람 만들기
8. 설치!
1. 도면을 그릴거예요!
먼저 어떻게 만들건지 상상을 해봅니다,,
저는 올라가서 선인장을 보면서 상상했어요
벽이랑 이어지는 무언가로 지지대 역활을 해주고 싶다는게 첫번째 였고
두번째로는 조금 귀여웠으면 좋겠었어요
귀여우면 기분이 조커든요
지지대는 벽과 선인장을 이어주는 게 다리라고 생각이 들어서 다리 모양으로 상상을 했고
그리고 번지점프대로 포인트를 주자 생각했어요 선인장옆에서 하는 번지점프 멋있을거 같았어요
그래서 손가락으로 사이즈를 파악하고 바로 도면으로 그렸습니다.
사실 실측이 가장 중요하지만,,
너무 빨리 만들어보고 싶은 마음이 컸어요
띠용
,,갑분장( 갑자기 분의기 장바구니)
ㅋㅋㅋㅋㅋㅋ
어떤건지 잘 상상이 되나요
홈이 파져있는 곳이 선인장이 들어갈 곳이고
잘 보면 가운데 실선이 있는데 그 부분은 접히는 부분입니다.
그래서 길죽한 사각형이 될거예요

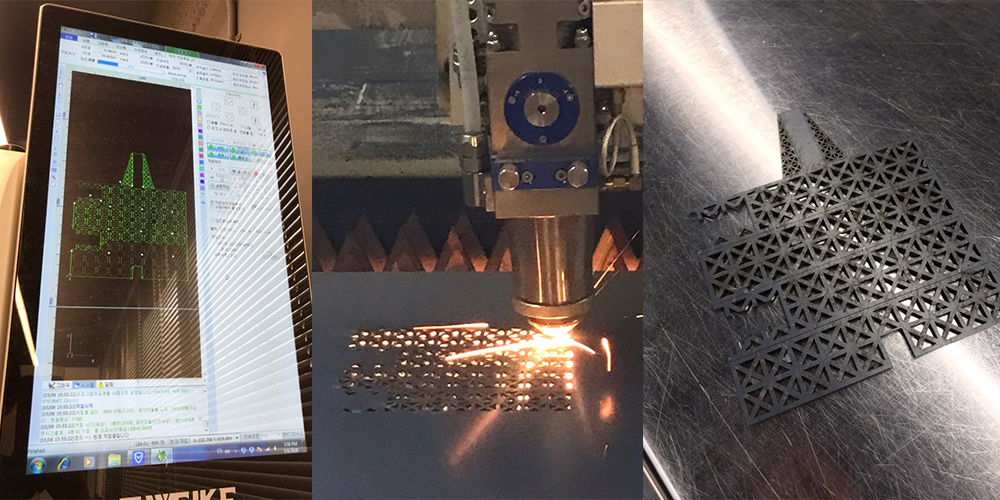

2. 레이저 컷팅
1.6t 철판으로 작업할거예요!
프로그램에 dxf파일로 저장해서 가져가줍니다. 그리고 원하는 위치에서 레이저 컷팅! 작은 크기를 자르는 작업은 처음이라 어떻게 나올지 모르겠어요.
잘 잘린듯 하면서도 조금은 지저분하게 잘렸어요
작은 걸 컷팅할때는 레이저의 파워때문에 디테일이 조금 떨어지는 거 같아요
값을 수정해서 다시 해봐야할것 같습니다.

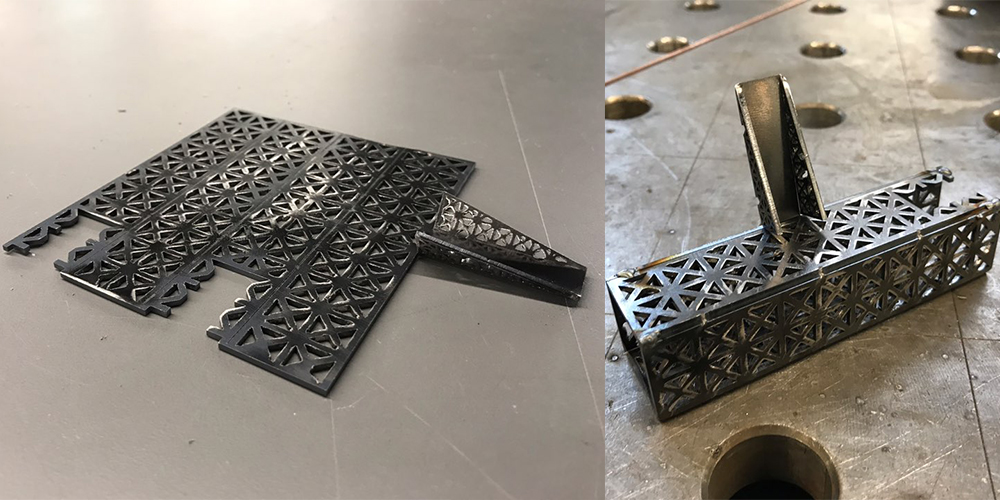

지저분한 부분을 그라인더로 갈고 먼저 잘 접히는지 확인하기 위해서
접어봤는데요.. 띠용...이게뭐죠...
번지점프대가 생기는 곳을 잘못 생각했어요. 이해를 위해 사진첨부합니다,,
ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ
도면 수정을 해야합니다.

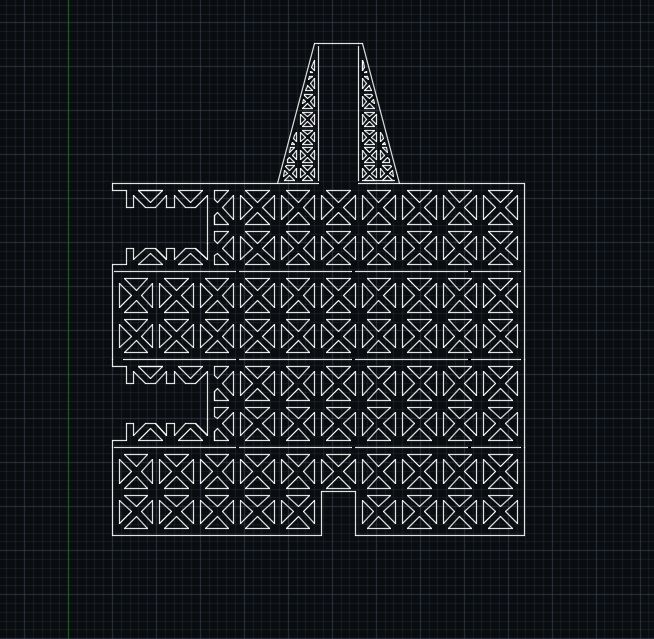

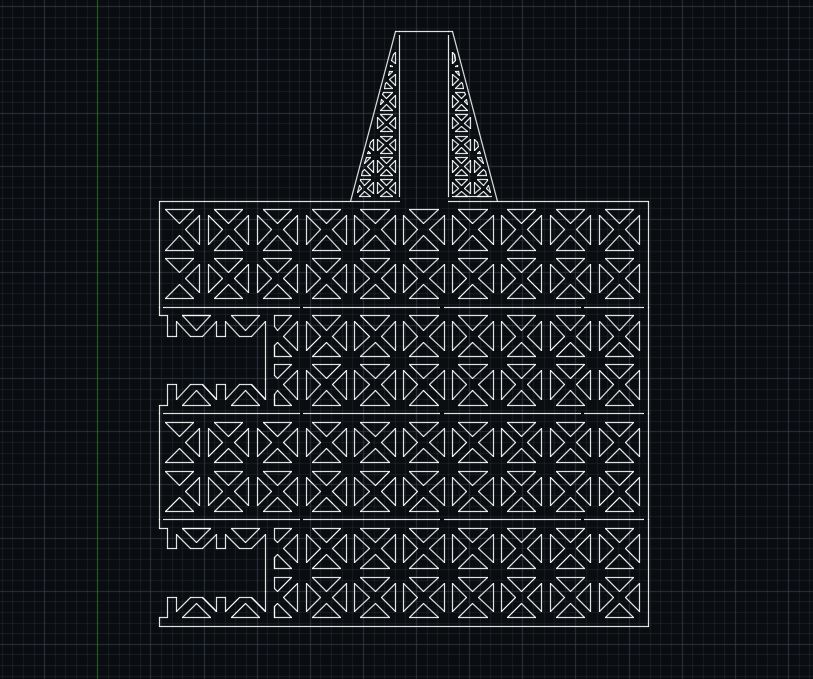

3.도면수정!!
접히는 부분의 순서를 바꾸고 번지점프대에 문을 뚫어주었습니다. 그리고 약간의 크기 변화가 있었어요
(두번째 장바구니)

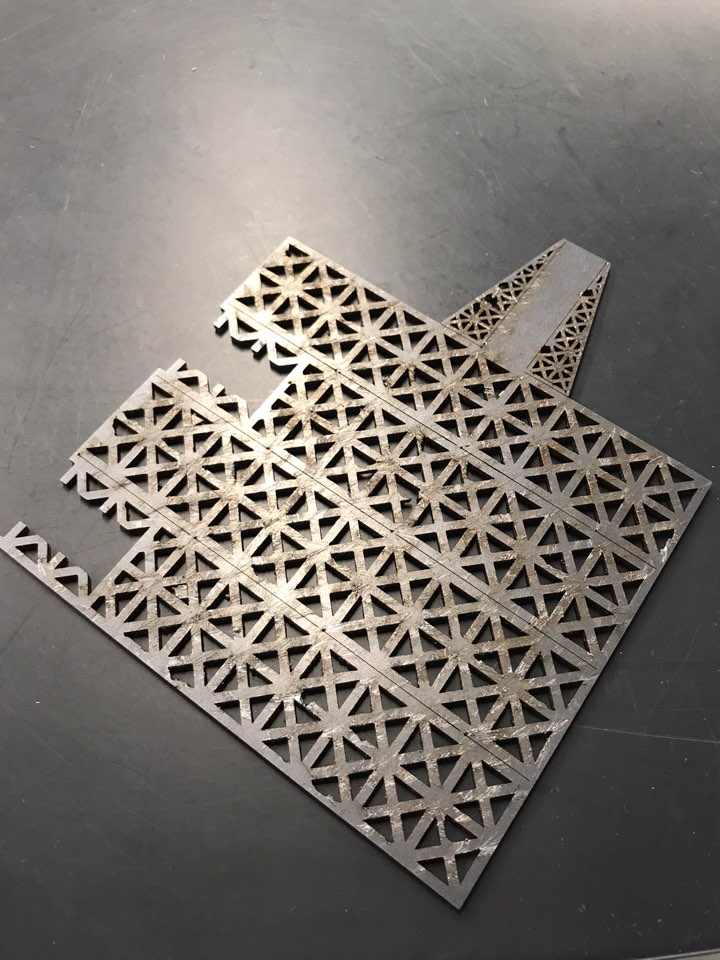

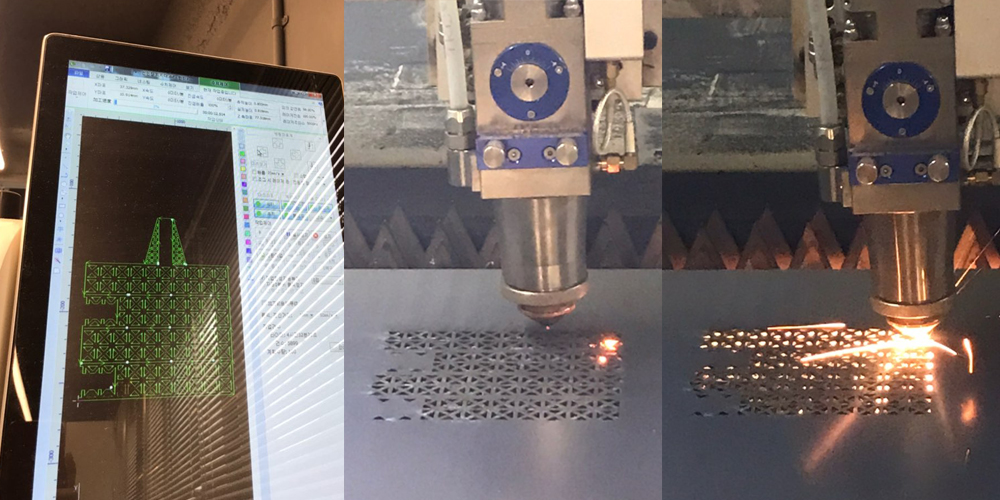

4.레이저 컷팅
레이저 컷팅이 정말 오래 걸렸어요
보통은 시작하면 금방 하는데 선이 많아서 시작점을 수정하는 작업도 조금 번거롭게 작업해야했어요
시작하고 나서도 작은 선들을 하나씩 컷팅하다보니 10분은 넘게 걸렸던거 같아요
근데 이게,,
깔끔하게 나오지도 않았어요
처음과 값을 달리해봤지만 두번째도 결과물이 비슷했어요
큰 걸 잘랐을때는 깔끔하게 나오는걸 봐서는
작은 것을 자를때는 조금 지저분하게 잘리는 것 같더라구요
그래서 그라인더로 갈아주려합니다!
레이저 컷팅기로 작은 것을 컷팅하는 것에 대한 연구도 진행도 꼭,, 해봐야겠어요

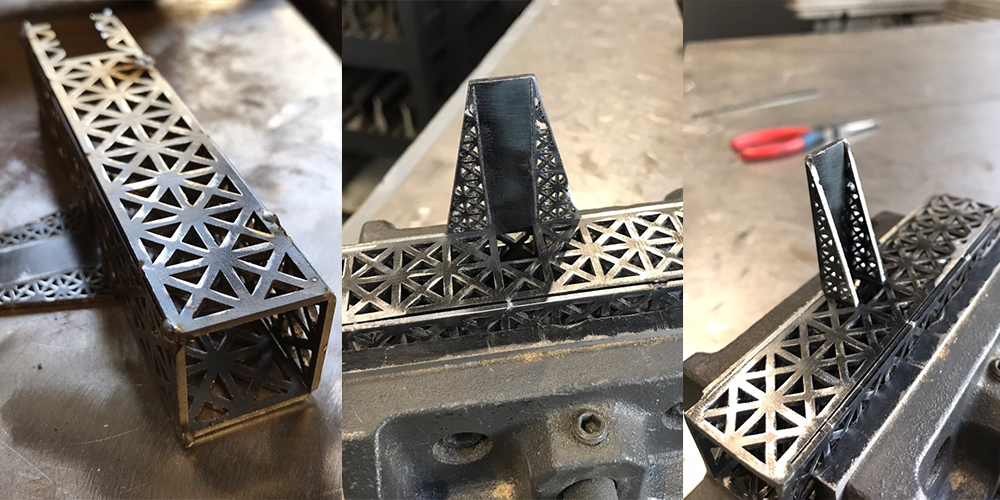

5. 그라인더 x 용접 x 그라인더
먼저 용접하기 전에 레이저 컷팅하면서 생긴 울퉁불퉁한 것들을 그라인더로 제거 해주었습니다.
그리고 접는 선대로 접어주었습니다.
끝 부분을 용접을 해줍니다.
끝에 한방씩만 용접해도 튼튼할거예요!
그리고 다시 그라인더로 갈아줍니다.

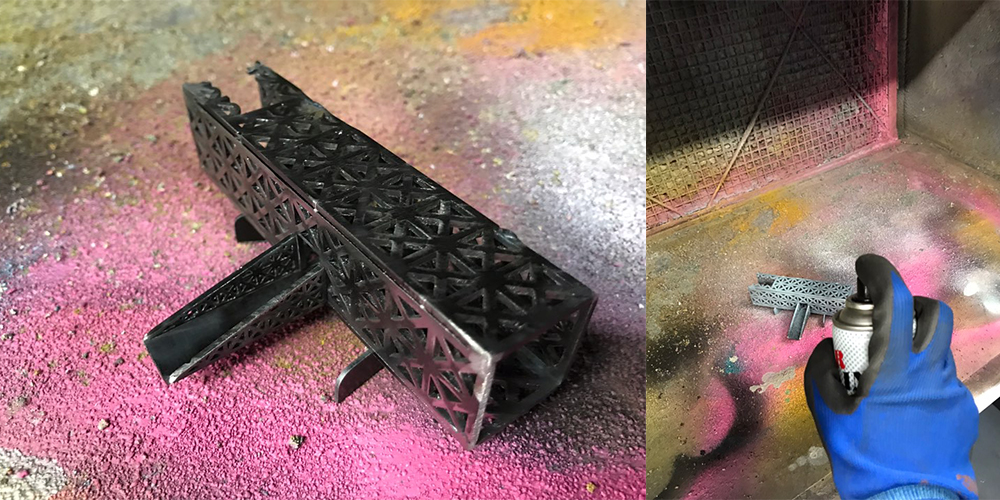

6. 도색
치익치익
저는 금속 느낌 그대로가 좋아서 도색은 안하고 싶었는데 겉이 지저분해져서 마감을 해야했어요 ㅜㅜ
실버 스프레이로 도색해주었습니다.
7. 번지점프 줄과 사람 만들기
가장 포인트인 번지점프대에서 뛰어내리는 사람을 만들거예요
3d프린터로 제작하려고 열심히 사람을 찾아다녔어요
(참고)3d 프린터 오픈소스 사이트(클릭)
적절한 사람도 찾아서 신나서 3d프린터로 갔습니다..

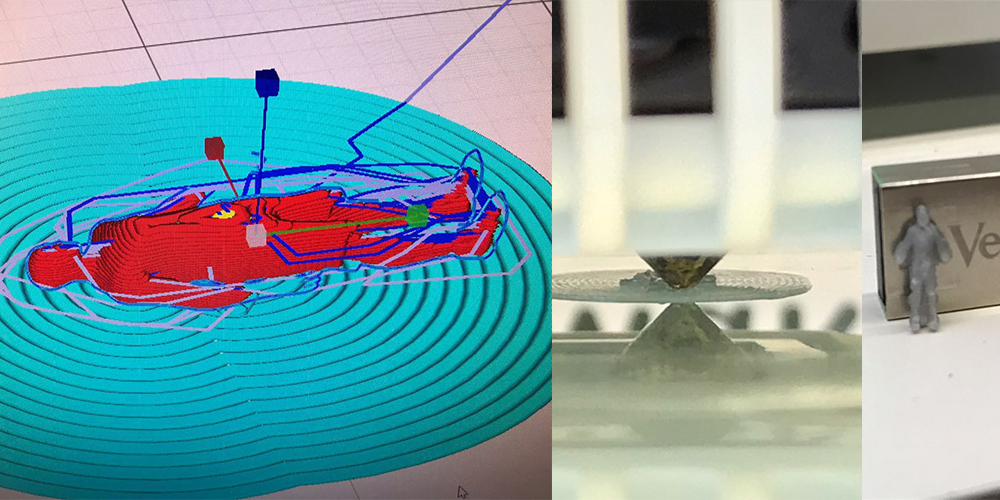

제 모형 크기에 적당한 사람 크기는 6mm여서 6mm로 설정하고 미리보기를 눌렀더니
1분이라는 시간과 어이없는 결과물을 보여줬어요
띠용..
그래요.. 3d 프린터로 이렇게 작은 사람은 출력할 수 없었습니다..
갑자기 멘붕이 왔어요
사람을 어떻게 만들지..
어쩐지 이번 메이크미는 순탄하다 했어요..하 ㅋㅋㅋ
그렇게 며칠을 고민하다가
결국

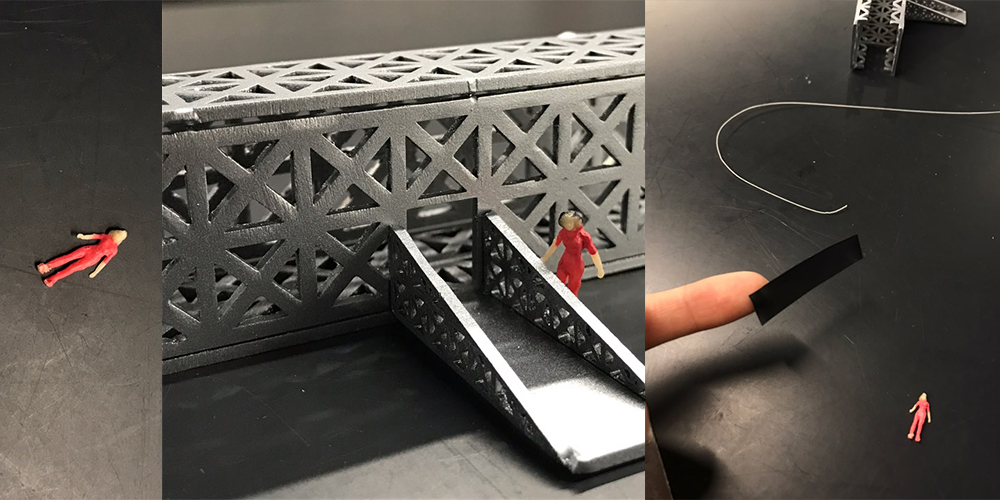

네,, 예전에(5년전쯤) 사용했던 사람을 데려왔어요 하핫,,

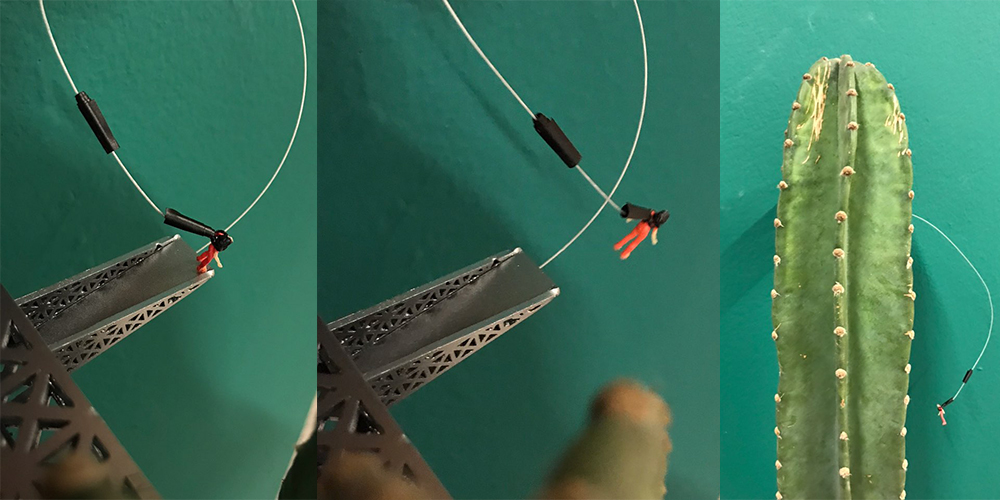

그리고 3d프린터기 앞을 서성이면서 잘못 출력될때 나온 긴 줄을 하나 가지고 왔습니다.
검은색 테이프을 아주 얇게 잘라서 안전띠를 만들고 줄과 연결해주었습니다.
번지점프대에도 연결해주면 진짜 끝~!

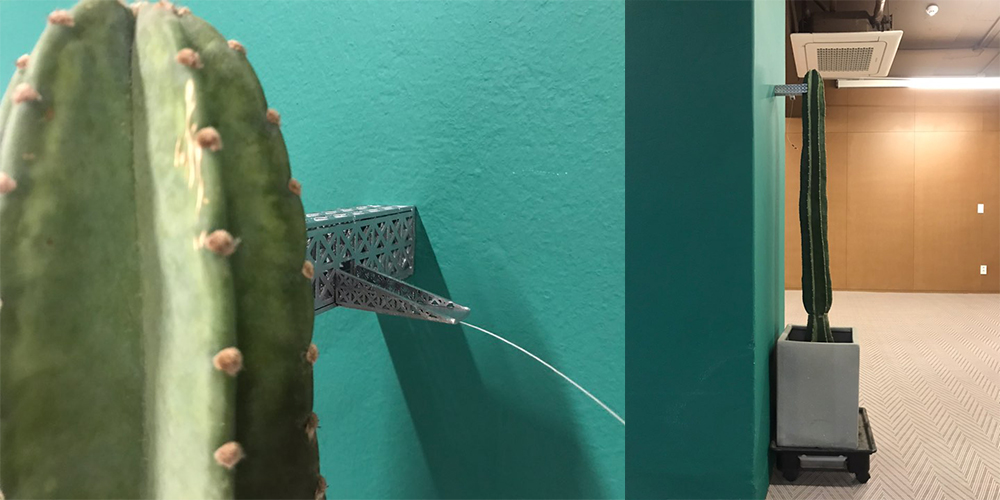

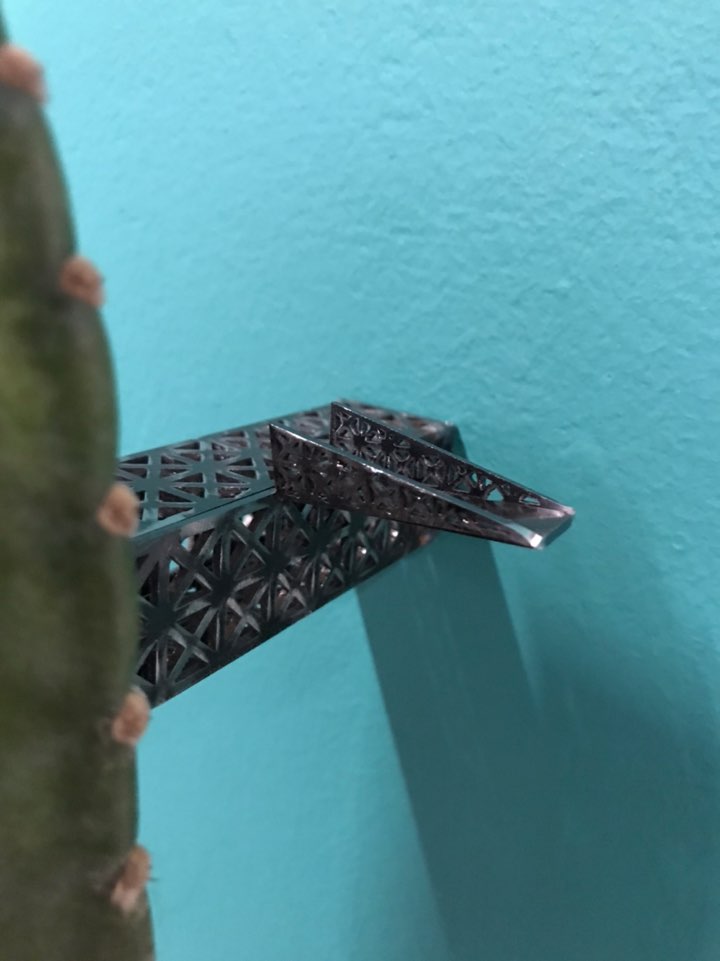

얼른 들고 4층 선인장에게 갔습니다.
보호색으로 숨어 벽에 기대어 있는 선인장에게 다가갔습니다.
딱봐도 휘어있는 선인장,, 에게
번지점프대(지지대)를 선물했습니다!
선인장의 수호천사,, 선인장아 이제 아프지말고 행복하렴~(세상의이런일이톤)
