안녕하세요.
스틸얼라이브입니다!
오늘은 귀여운 양초 홀더 제작 과정을 공유하고자 해요.
절곡기 없이 금속을 접고 간단한 용접으로 마무리하는 작업을 해볼 거예요!
작고 귀여워서 간단하게 제작할 수 .. 있다고 생각했습니다
하지만,, 결코 간단하고 쉽지 않았어요.
많은 시행 차고를 겪고 완성되었답니다 하핫
간단한 모형을 보면 이정도는 금방만들겠는데 라고 생각하고 만들어보면
어려움을 겪을 때가 많아요. 반성합니다
제가 겪었던 어려움을 공유하고 제작하는데 있어서 참고가 되길 바랍니다!
<제작 순서>
1. 도면 그리기
2. 금속레이저 컷팅
3. 용접
4. 도색

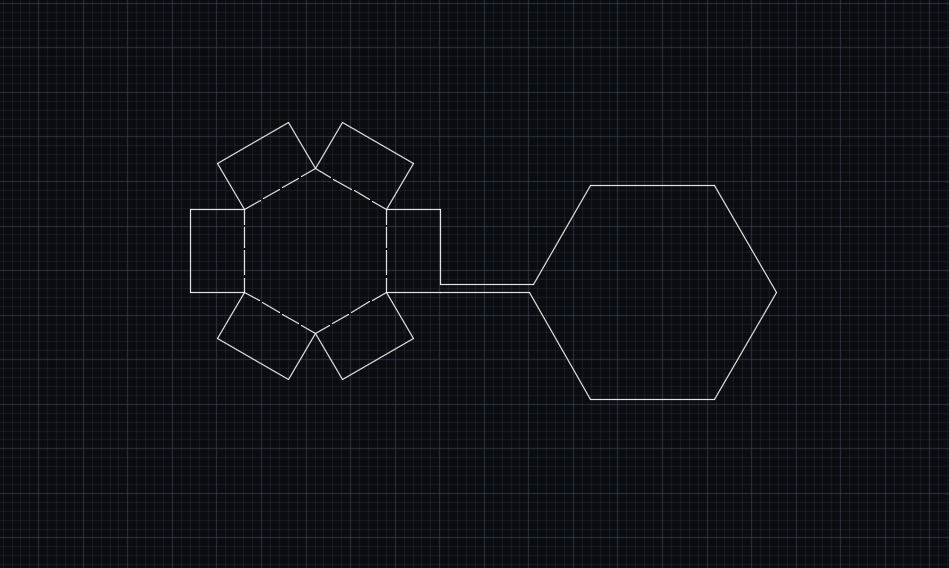

1. 도면그리기

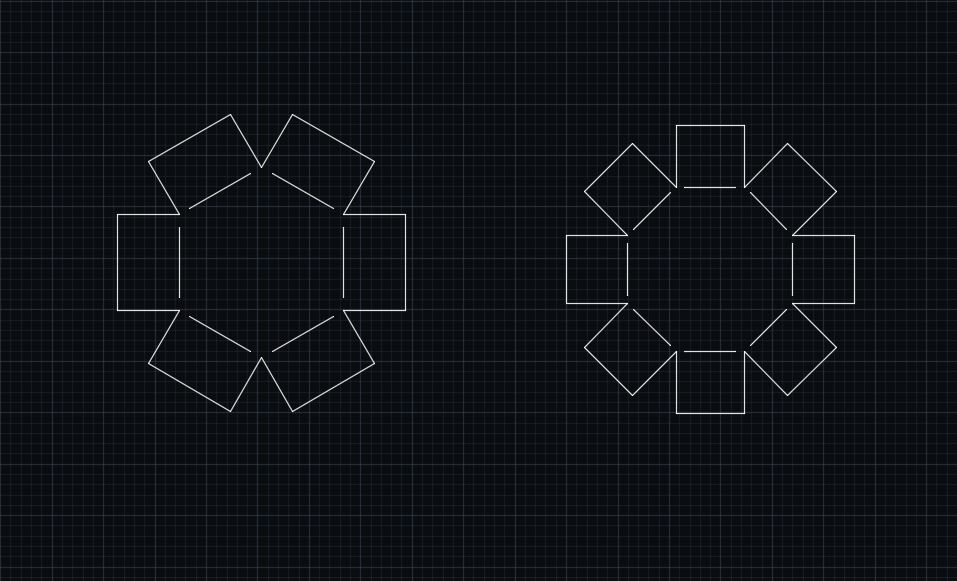

A도면

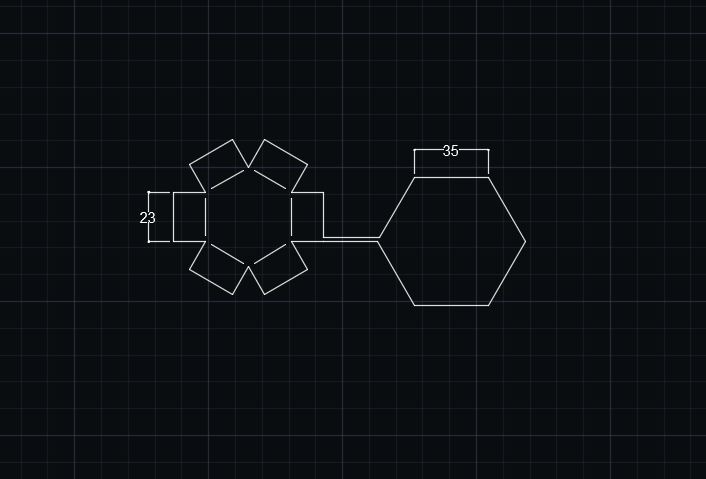

B도면
모형을 생각하고 도면으로 그려줍니다.
치수는 양초에 맞춰서 그렸어요.
A도면은 잘 접히는지 테스를 하기 위해 만들었습니다.

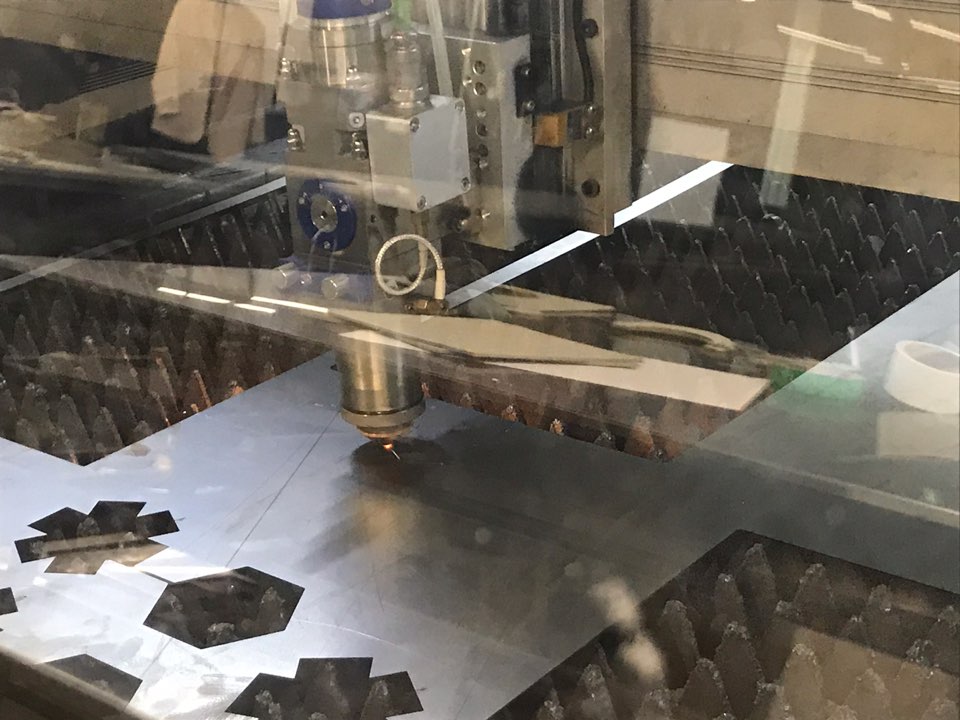

2. 금속레이저 컷팅

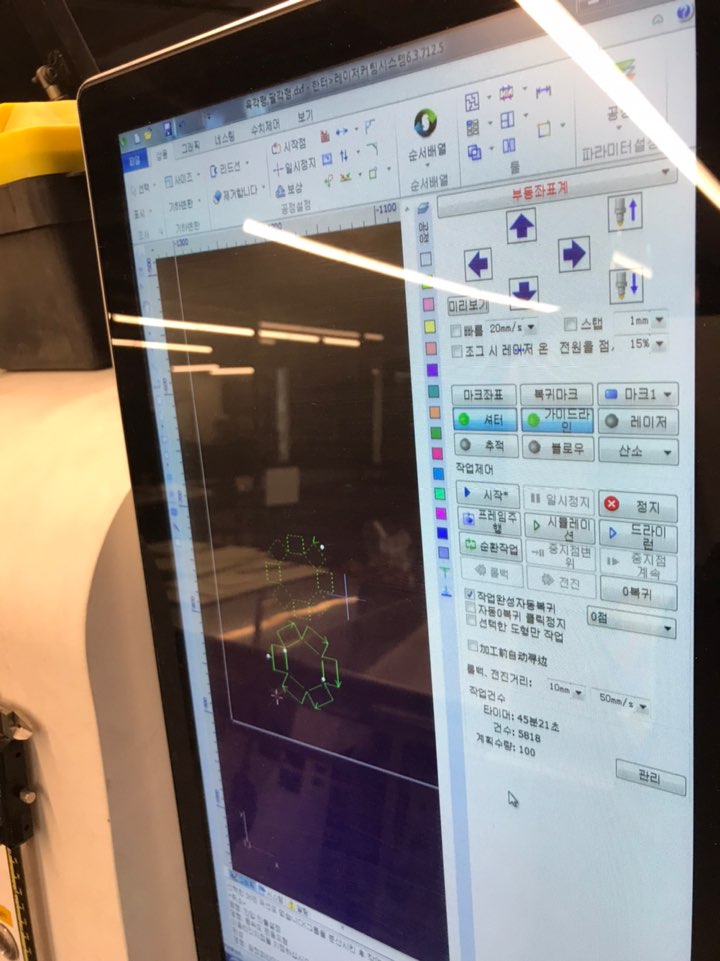

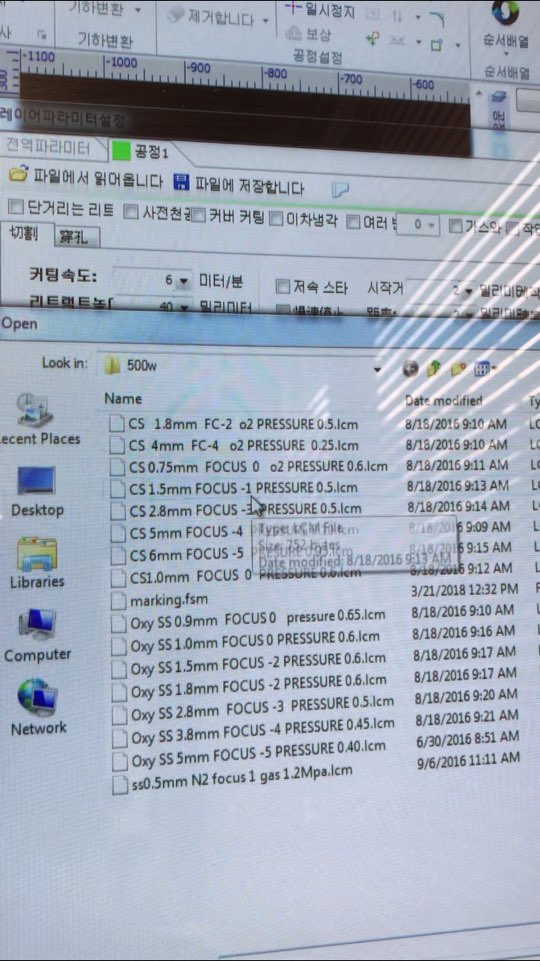

dxf파일로 저장한 후 usb에 담아 레이저컷팅기로 갑니다!
1.2t철판으로 작업했어요
냄새가 나시나요
오류의 냄새,,
저는 여기서 알지 못했어요
ㅎ..

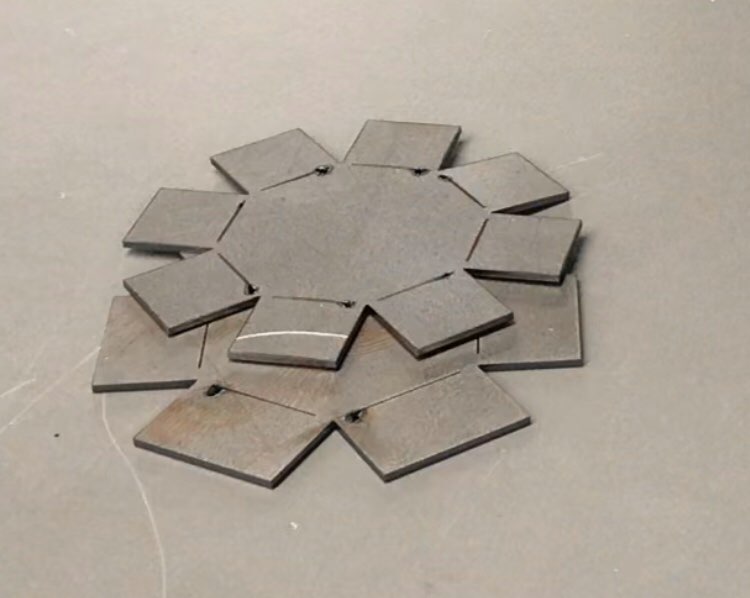

일단은 잘 접히는지 확인해봤어요
앗..
ㅎ...
느껴지시나요 저의 실패의 스맬~
손가락도 같이 접히는 줄 알았어요
그래도 용접은 해보고 싶어서
열심히 접었지만 도면을 수정해야겠다고 마음을 먹었어요.
2. 용접

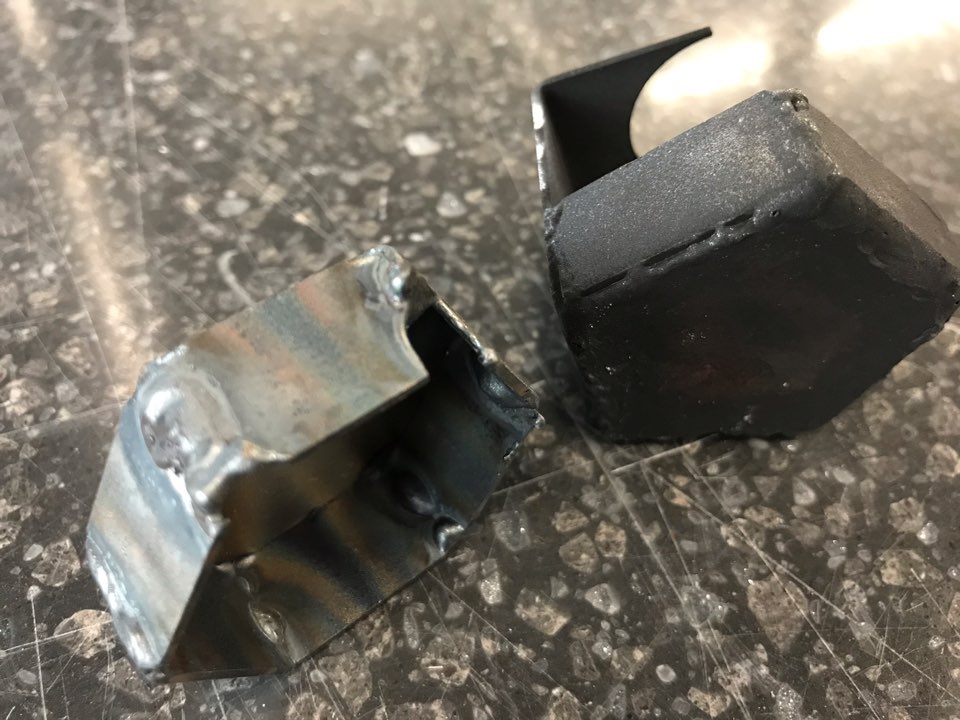

똥손은 이렇게 망했답니다.
파워가 너무 쎄서 흘러내렸어요.
그래서 망한김에 이어 붙이는 용접 연습을 했습니다.
아무튼 용접 실패!
3.도면수정
뭐야 왜 똑같아 하실수도 있지만 잘 보시면
접는 선의 모양이 달라졌어요.
첫 도면에서 접을경우 끝부분이 깔끔하게 접히지 않아서 그게 마음에 들지 않았어요.
그리고 3mm 를 양 끝에 남겨두고 접었는데 접는게 너무 힘들었어요.
그래서 1mm씩 세곳을 남겨두고 접을 수 있게 그렸습니다.

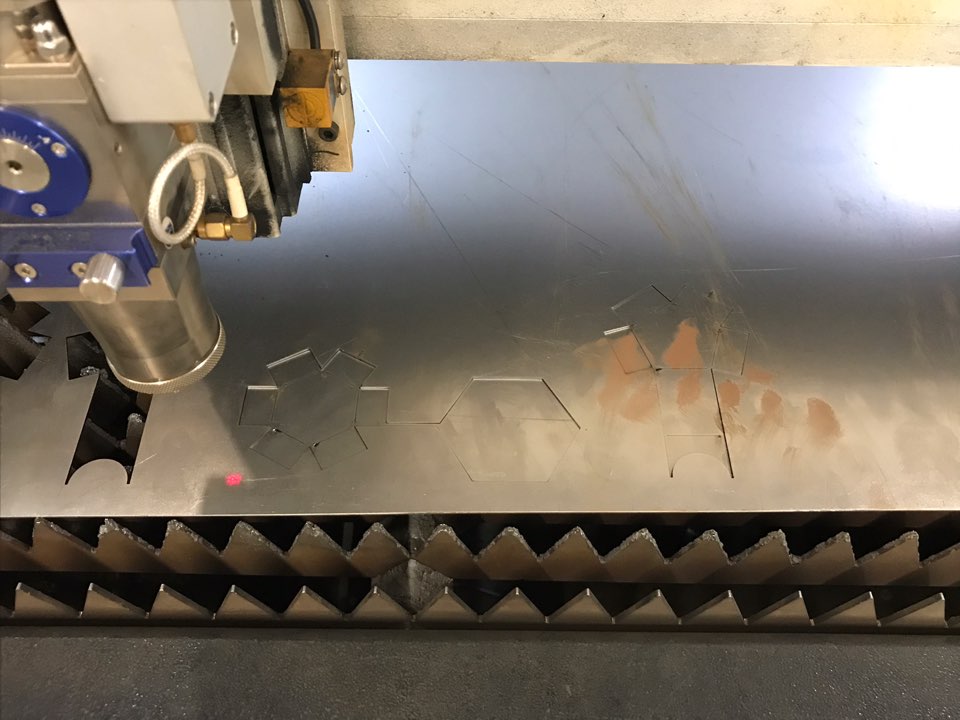

4. 금속레이저컷팅
이번엔 잘 될거같쥬

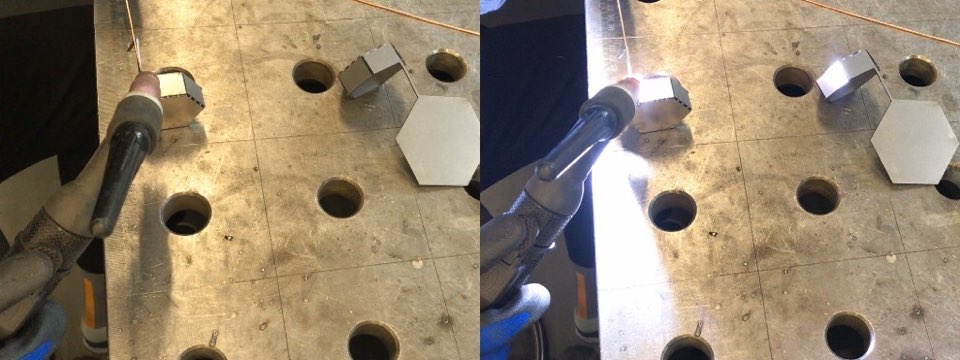

7. 접고 용접하기

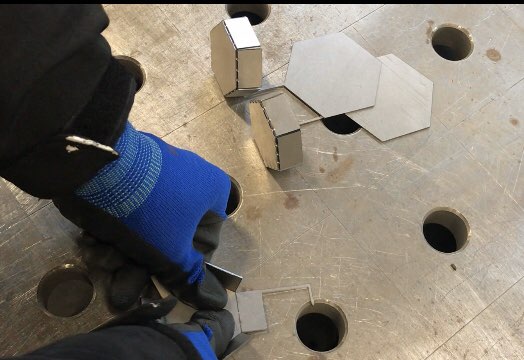

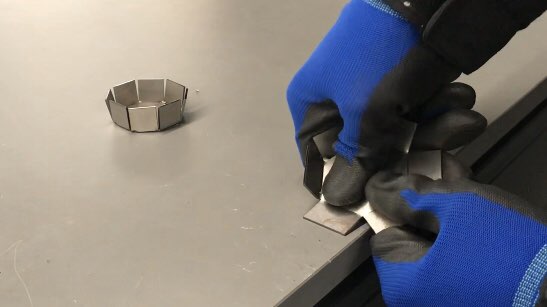

용접을 하기전에 손으로 접어봤어요
확실히! 너무 잘 접히고 접힌 면도 너무 마음에 들었어요ㅜㅜㅜㅜㅜ
정말 기뻤답니다,,
면과 면이 잘 만나도록 접어줍니다.
그리고 용접을 끝 부분만 탁! 해줍니다.
나머지도 똑같이 해줍니다

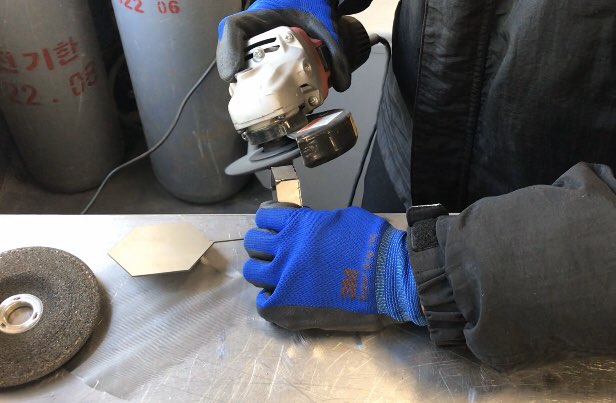

8. 그라인더와 절곡기
용접으로 울퉁불퉁한 용접똥들을 정리해줄거예요
그라인더 사용하실때는 항상 주의하셔야 합니다.
갈아줍니다

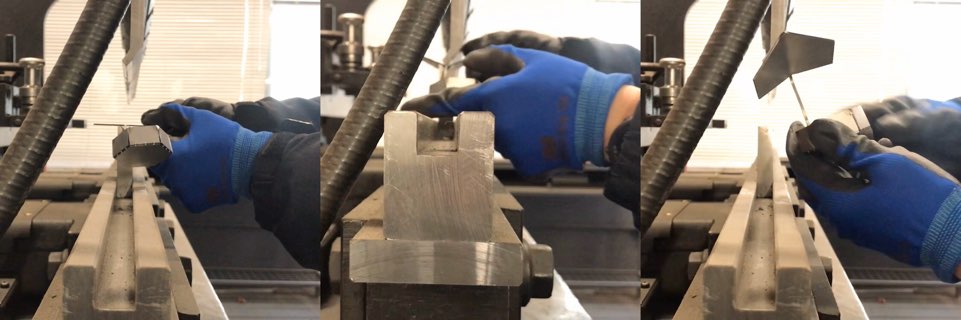

절곡기로 접어줍니다.

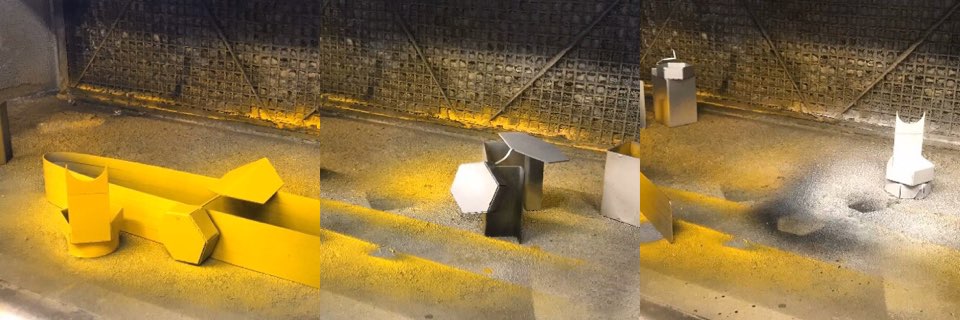

9. 도색
겉을 한번 닦아줘요
이물질이 있을 경우 깨끗하게 도색이 되지 않을 수 있어요
원하는 색으로 뿌려줍니다.
치익 치익
잘 말려줍니다.

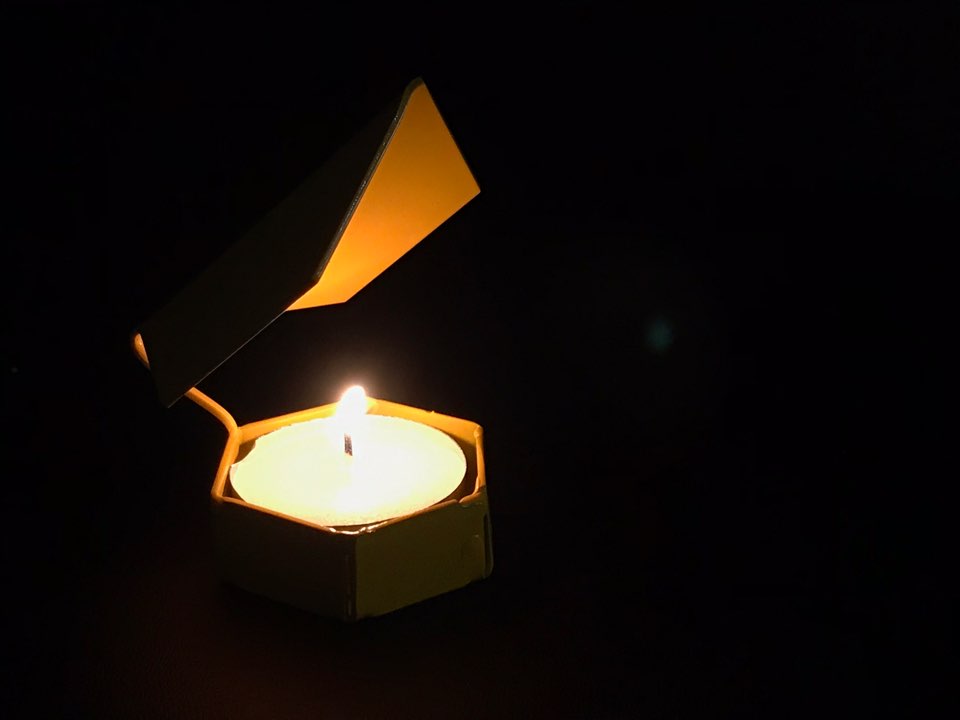

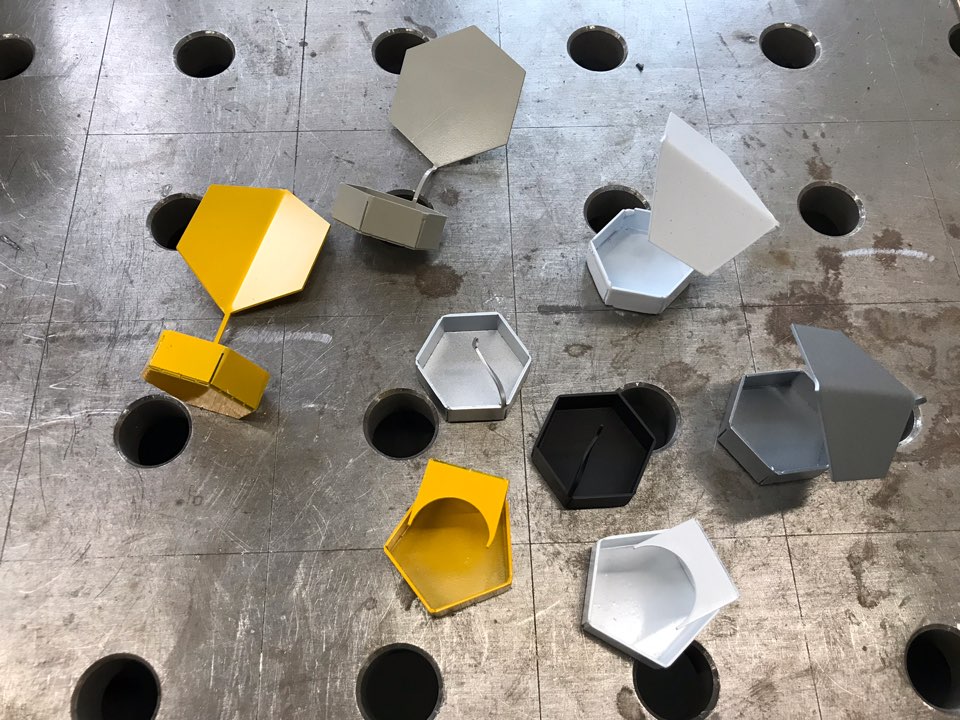

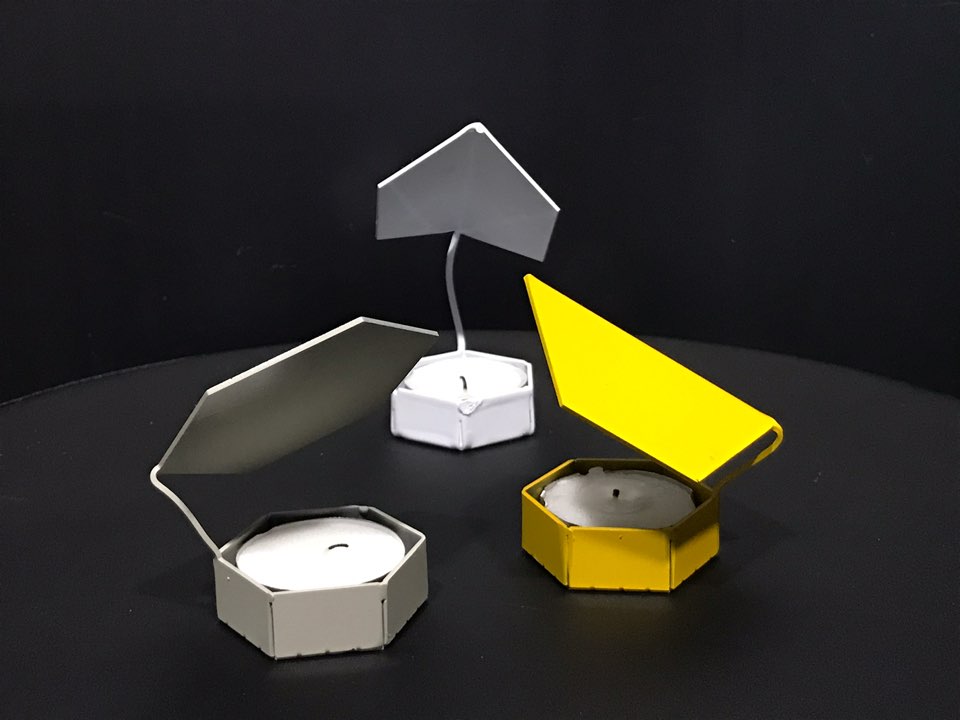

완성!
아이디어가 현실화 되는 곳, STEELALIVE입니다!
STEELALIVE _ MAKING SPACE
서울특별시 동대문구 천호대로83길 31
(5호선 장한평역 2번출구 200m)
T. 02-6225-6113
